Kaip įdiegti vielinio tinklo kabelių dėklus: žingsnis{0}}po-žingsnis ir dažniausios klaidos

Meta aprašymas:Sužinokite, kaip įdiegtivielos tinklo kabelių loveliaiteisingai. Šiame išsamiame vadove pateikiami įrankiai, nuoseklios-po-instrukcijos, tarpai palaikymui ir dažniausios klaidos, kurių reikia vengti, kad diegimas būtų saugus ir profesionalus.

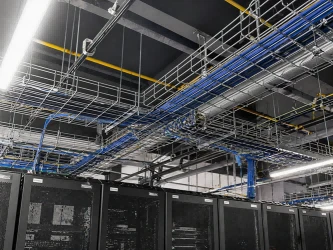

Įvadas

Tinkamas vielos tinklo kabelių lovelių montavimas yra labai svarbus saugumui, našumui ir ilgaamžiškumui. Teisingai sumontuota dėklų sistema užtikrina tinkamą kabelių laikymą, ventiliaciją, o infrastruktūrą ir toliau prieinamą būsimiems pakeitimams.

Tačiau diegimas – tai ne tik dalių sujungimas,{0}}reikia planuoti, tinkami įrankiai ir dėmesys detalėms. Klaidos gali brangiai kainuoti ne tik finansiškai, bet ir laiko, saugumo ir ilgalaikio našumo požiūriu.

Šis vadovas skirtas montuotojams, elektrikams, objekto prižiūrėtojams ir patalpų valdytojams. Supažindinsime su visu diegimo procesu, nuo planavimo iki galutinio patikrinimo, ir atkreipsime dėmesį į dažniausiai pasitaikančias klaidas, kurių reikia vengti.

Reikalingi įrankiai ir medžiagos

Prieš pradėdami, surinkite visus reikalingus įrankius ir medžiagas:

Medžiagos:

· Vielos tinklo kabelių lovelių sekcijos

·Tvirtinimo laikikliai arba pakabos strypai

· Padėklų jungtys arba sujungimo rinkiniai

· Kabelių raiščiai arba Velcro dirželiai

· Tinkami sienų / lubų tvirtinimai (inkarai, varžtai ir kt.)

Įrankiai:

· Matavimo juosta

· Dvasios lygis

· Grąžtai ir grąžtai

· Varžtų pjaustytuvai arba metalinis pjūklas

· Dildė (skirta išlyginti nupjautus kraštus)

· Replės

· Apsauginės pirštinės

· Markeris arba pieštukas

Viską paruošę prieš pradėdami sutaupysite laiko ir išvengsite pertraukų diegimo metu.

Žingsnis{0}}po-žingsnio diegimo vadovas

1 veiksmas: suplanuokite savo maršrutą

Pagalvokite apie kabelių lovelio įrengimą, pavyzdžiui, bėgių tiesimą traukiniui. Jei netinkamai suplanuosite maršrutą, viskas greitai nukryps nuo bėgių.

Prieš pradėdami montuoti, atidžiai nubrėžkite kabelio kelią:

· Nustatyti kabelių įėjimo ir išėjimo taškus

· Apsvarstykite kabelių tipus ir numatomas apkrovas

· Atkreipkite dėmesį į galimas kliūtis (sijas, ŠVOK sistemas, vamzdžius)

· Nustatyti atramos taškų vietas

·Prieš montavimą derinti su kitais verslais

Pro patarimas:Naudokite vietos brėžinius, kad iš anksto nubrėžtumėte maršrutus ir atsižvelgtumėte į būsimus plėtros ir priežiūros poreikius. Sukūrus maketo brėžinį sutaupoma laiko ir išvengiama netikėtumų montuojant.

2 veiksmas: įdiekite atraminius laikiklius

Tinkamas atstumas tarp atramų yra būtinas norint išvengti nusvirimo ir užtikrinti apkrovą.

Bendrosios gairės:

· Erdvė palaiko kiekvienąNuo 1,5 iki 2 metrų(apie 5–6,5 pėdos) standartiniams įrengimams

· Sumažinkite atstumą sunkesniems kroviniams arba didelio{0}}eismo zonose

·Vertikaliam montavimui rekomenduojamas apie 400 mm montavimo žingsnis

· Horizontaliems įrengimams gerai tinka 250 mm atstumas

·Priklausomai nuo apkrovos, lubose montuojamas atstumas iki 1000 mm

Pagalbos tipai pagal paviršių:

Montavimo būdai:

·Montavimas prie lubų:Naudokite srieginius strypus su tinkamais inkarais

·Tvirtinimas prie sienos:Naudokite tvirtus laikiklius, pritvirtintus prie smeigių arba tvirtų sienų

·Montavimas ant grindų:Įrengdami paaukštintus įrenginius, naudokite ant grindų{0}}montuojamus stovus

3 veiksmas: iškirpkite ir paruoškite dėklą

Vieno iš pagrindinių jų pranašumų vielos tinklo padėklai lengvai supjaustomi pagal dydį.

Pjovimo procesas:

1. Kruopščiai išmatuokite reikiamą ilgį-du kartus išmatuokite, vieną kartą supjaustykite

2. Aiškiai pažymėkite pjovimo liniją

3. Norėdami perpjauti plieninius laidus, naudokite varžtų pjaustytuvus arba metalinį pjūklą

4.Esminis žingsnis:Nubraukite aštrius kraštus, kad nepažeistumėte kabelio

5. Jei pjovimo metu buvo pažeista apsauginė danga, užtepkite dažus, kad išvengtumėte korozijos

Saugos priminimas:Pjaudami ir tvarkydami vielos tinklo padėklus visada mūvėkite pirštines.

Reikia lenkimo? Galite sukurti ją rankiniu būdu arba naudoti surenkamas jungiamąsias detales švariems, profesionaliems posūkiams. Vielos tinklelio lankstumas reiškia, kad sudėtingus kampus ir krypties pokyčius galima atlikti vietoje-nelaukiant specialių dalių.

4 veiksmas: pritvirtinkite dėklo dalis

Įdėjus atramas, laikas įdiegti dėklą:

1. Padėkite dėklo dalį ant laikiklių

2. Kai sujungiate kelias dalis, naudokite jungtis arba sujungimo rinkinius-kai kuriose sistemose yra integruotos jungtys, kurios tiesiog susijungia

3. Įsitikinkite, kad skyriai yralygiu-nelygūs padėklai yra ne tik negražūs; jie sukelia kabelių montavimo problemų ir laikui bėgant gali apkrauti kabelius

4. Pritvirtinkite dėklą prie laikiklių naudodami atitinkamus tvirtinimo elementus (kabliukus, spaustukus ir kt.).

5. Prieš visiškai priverždami visas tvirtinimo detales, patikrinkite išlygiavimą

5 veiksmas: pridėkite priedus

Atsižvelgiant į diegimo reikalavimus, jums gali prireikti papildomų komponentų:

·Padėklų skirstytuvai:Maitinimo ir duomenų kabelius laikykite atskirai, kad išvengtumėte elektromagnetinių trukdžių

·Apima:Apsaugokite kabelius nuo šiukšlių, dulkių ar fizinės žalos atvirose vietose

·Posūkiai, stovai ir trišakiai:Dėl krypčių pakeitimų, kurie atitinka tikrąją svetainės architektūrą

·Įžeminimo rinkiniai:Užtikrinkite tinkamą įžeminimą, kad atitiktų elektros kodus

·Iškritimai-ir reduktoriai:Skirtas perėjimui prie skirtingų dydžių dėklų ar įrangos

Priedų, kuriuos verta įtraukti, kontrolinis sąrašas:

· Dėklų skirstytuvai galiai / duomenims atskirti

· Užvalkalai higienos ar saugos tikslais

·Pakilimai, posūkiai, trišakiai krypties keitimui

·Įžeminimo rinkiniai, atitinkantys reglamentus

6 veiksmas: įdiekite kabelius

Įdiegus dėklų sistemą, laikas nutiesti kabelius:

1. Švelniai nutieskite kabelius-jokio traukimo ar traukimo, kuris gali pažeisti izoliaciją

2. Neperkraukite dėklo, viršijančio jo svorį

3. Maitinimo ir duomenų kabelius laikykite atskirtus, naudodami skirstytuvus (būtina, kad būtų išvengta trukdžių).

4. Stebėkite minimalų lenkimo spindulį,{1}}paprastai 8–12 kartų didesnį už išorinį kabelio skersmenį

5. Neviršykite 40-50 % užpildymo koeficiento, nes perpildymas sumažina ventiliaciją ir sukelia perkaitimą

6. Naudokite Velcro dirželius arba kabelių raištelius, kad pritvirtintumėte ryšulius,-venkite per{2}}priveržti

7. Pažymėkite kabelius, kad vėliau būtų lengviau prižiūrėti

7 veiksmas: patikrinkite ir išbandykite

Prieš svarstydami, kad darbas baigtas:

· Patikrinkite, ar visos atramos yra saugios ir tinkamai išdėstytos

· Patikrinkite, ar kabeliai tinkamai pritvirtinti ir neįtempti

· Patvirtinkite, kad laikomasi atskyrimo reikalavimų (galia ir duomenys)

· Jei reikia, patikrinkite įžeminimo tęstinumą

· Dokumentuokite diegimą, kad galėtumėte atsijungti{0}}ir vėliau

Dažnos diegimo klaidos, kurių reikia vengti

Net patyrę montuotojai gali patekti į šiuos spąstus:

1. Prastas planavimas nuo pat pradžių

Problema:Iš anksto nesuplanavus kabelių vedimo, atsiranda nepatogių posūkių, netolygus apkrovos pasiskirstymas ir trikdoma kitų paslaugų veikla.

Sprendimas:Naudokite vietos brėžinius, kad iš anksto nubrėžtumėte maršrutus, atsižvelgtumėte į būsimą plėtrą ir prieš diegdami derintumėte su kitais verslais.

2. Netinkamo dėklo tipo pasirinkimas aplinkai

Problema:Cinkuotas vielos tinklas drėgnoje aplinkoje per anksti surūdys. Lengvas-dėklas, kuriame reikalingas didelis-apkrovimas, suges.

Sprendimas:Rinkdamiesi atsižvelkite į aplinką (vidaus, lauko, korozinę), keliamąją galią ir estetiką.

3. Neteisingas atstumas tarp atramų

Problema:Atramos, išdėstytos per toli viena nuo kitos, nulenkia padėklus ir netinkamą kabelio atramą.

Sprendimas:Laikykitės gamintojo rekomendacijų-paprastai kas 1,5–2 metrus-ir reguliuokite, kad apkrova būtų didesnė.

4. Dėklo perkrovimas

Problema:Viršijus dėklo svorio reitingą, pablogėja saugumas ir našumas.

Sprendimas:Prieš montuodami apskaičiuokite bendrą kabelio svorį ir palikite 20–30 % laisvos talpos būsimam augimui.

5. Pjovimo krašto apdailos ignoravimas

Problema:Neapdoroti nupjauti kraštai ilgainiui pažeidžia kabelio izoliaciją.

Sprendimas:Po pjovimo visada nuleiskite aštrius kraštus ir palieskite pažeistą apsauginę dangą.

6. Prastas kabelių tipų atskyrimas

Problema:Maišant maitinimo ir duomenų kabelius tinkamai neatskiriant, atsiranda elektromagnetinių trikdžių.

Sprendimas:Skirtingiems kabelių tipams naudokite skiriamąsias juostas arba atskirus padėklus.

7. Ateities pajėgumų užmiršimas

Problema:Nelieka vietos papildomiems kabeliams, kai reikia išplėsti.

Sprendimas:Dydžio padėklai su 20–30 % laisvos talpos nuo pat pradžių.

8. Standartų ir geriausios praktikos nesilaikymas

Problema:Jei nesilaikoma taisyklių, montavimas pagreitėja, tačiau patikrinimai nepavyksta.

Sprendimas:Žiūrėkite atitinkamus standartus (BS EN 61537, IEC 61537, NEC), vadovaukitės gamintojo instrukcijomis ir dokumentuokite įrengimą.

Atraminių tarpų nuorodų lentelė

Naudokite šią lentelę kaip bendrą atramos atstumo vadovą:

Pastaba:Dėl tikslaus dėklo modelio visada ieškokite gamintojo{0}}konkrečių apkrovos lentelių.

Saugos patarimai montuojant kabelių lovelį

Saugumas visada turi būti svarbiausias prioritetas:

1.Dėvėkite tinkamas AAP:Pirštinės pjaunant, apsauginiai akiniai ir kietos kepurės, jei reikia

2.Užtikrinkite tinkamą įžeminimą:Visi metaliniai elementai turi būti sujungti, kad būtų užtikrintas nenutrūkstamas mažos{0}}varžos kelias į žemę

3.Laikykitės užpildymo koeficientų:Viršijus 40–50 % užpildymo, sumažėja ventiliacija ir atsiranda perkaitimas

4.Laikykitės lenkimo spindulių:Minimalus spindulys paprastai yra 8–12 kartų didesnis už kabelio skersmenį

5.Laikytis standartų:NEC, IEC 61537, BS EN 61537 užtikrina saugos reikalavimų laikymąsi

DUK apie vielinio tinklo kabelių dėklo įrengimą

K: Ar man reikia specialių tvirtinimo detalių skirtingiems paviršiams?

A:Taip. Betonui naudokite lubų inkarus, gipso kartono ertmes, o plytų ar blokelių sienoms – mūro varžtus.

Kl.: Ar galiu maišyti maitinimo ir duomenų kabelius tame pačiame dėkle?

A:Galite, bet tai nėra geriausia praktika. Kad išvengtumėte elektromagnetinių trukdžių, naudokite skiriamąsias juosteles arba atskirus dėklus.

Kl .: Koks yra geriausias būdas pjaustyti vielos tinklo padėklus?

A:Naudokite varžtų pjaustytuvus arba metalinį pjūklą. Visada vėliau nušlifuokite aštrius galus-ir mūvėkite pirštines!

Kl.: Kokiu atstumu viena nuo kitos turėtų būti dedamos atramos?

A:Paprastai kas 1,5–2 metrus, tačiau patikrinkite dėklo svorį ir apkrovą. Didesnėms apkrovoms reikia didesnių tarpų.

K: Ar galiu pakabinti padėklus nuo lubų?

A:absoliučiai. Naudokite srieginius strypus su tinkamais inkarais. Tai puikiai tinka kabeliams laikyti nuo grindų ankštose ar{2}}didelio eismo vietose.

Kl.: kuo skiriasi vielos tinklelis ir tvirtas{0}}apatinis dėklas?

A:Vielos tinklo dėklai yra lengvesni, lengviau pjaustomi ir puikiai tinka duomenų kabeliams. Kieti{1}}apačios dėklai geriau tinka sunkiems maitinimo kabeliams arba aplinkai, kuriai reikia daugiau apsaugos.

Kl .: Ar kabelių lovelių dangčiai visada būtini?

A:Ne visada, bet jie yra labai rekomenduojami aplinkoje, kurioje gali būti dulkių, vandens patekimo ar fizinės žalos.

Kl .: Kaip sužinoti, kokio dydžio kabelių dėklo man reikia?

A:Apskaičiuokite visų kabelių{0}}skerspjūvio plotą, tada pridėkite maždaug 25–30 % papildomos vietos būsimam-atsparumui.

K: Ar galiu maišyti nerūdijantį plieną su cinkuotais komponentais?

A:Nerekomenduojama. Skirtingi metalai gali sukelti galvaninę koroziją{1}}prilipti prie vienos medžiagos viso jūsų įrengimo metu.

Kodėl verta rinktis „Vichnet“ savo įrengimui

„Vichnet“ ne tik gaminame aukštos{0}kokybės vielos tinklo kabelių lovelius-, bet ir palaikome jūsų montavimą kiekviename žingsnyje.

Mūsų įsipareigojimas montuotojams

1. Išsami montavimo dokumentacija
Kiekviename Vichnet gaminyje pateikiami išsamūs montavimo vadovai, apkrovos lentelės ir techninės specifikacijos, kad būtų užtikrintas teisingas montavimas.

2. Techninė pagalba
Mūsų inžinierių komanda gali atsakyti į klausimus, peržiūrėti montavimo planus ir patarti sudėtingiems projektams.

3. Kokybė, kuria galite pasitikėti
Kaip „Troax Group“ dalis, mūsų gaminiai atitinka griežtus tarptautinius standartus. Įdiegę Vichnet padėklus, įrengiate kokybišką, kuri išlieka.

4. Visas priedų asortimentas
Siūlome visus priedus, kurių reikia profesionaliam montavimui:

·Kabelių atskyrimo skirstytuvai

· Apsauginiai dangteliai

· Posūkiai, trišakiai ir pakylos kryptims keisti

·Įžeminimo rinkiniai, užtikrinantys saugumą

·Sujungti plokštes ir jungtis

Išvada

Vielos tinklo kabelių lovelio įrengimas nėra raketų mokslas, tačiau tam reikia skirti dėmesio detalėms. Tinkamas planavimas, teisingas atramų atstumas, kruopštus kabelių valdymas ir saugos standartų laikymasis yra sėkmingo įrengimo raktai.

Jei atimsite vieną dalyką iš šio vadovo, tai yra štai koks: tvarkingas{0}}diegimas yra nenaudingas, jei nepavyks po šešių mėnesių. Įprastų klaidų išvengimas užtikrina, kad jūsų kabelio atramos sprendimas yra tvirtas, suderinamas ir lengvai prižiūrimas.
